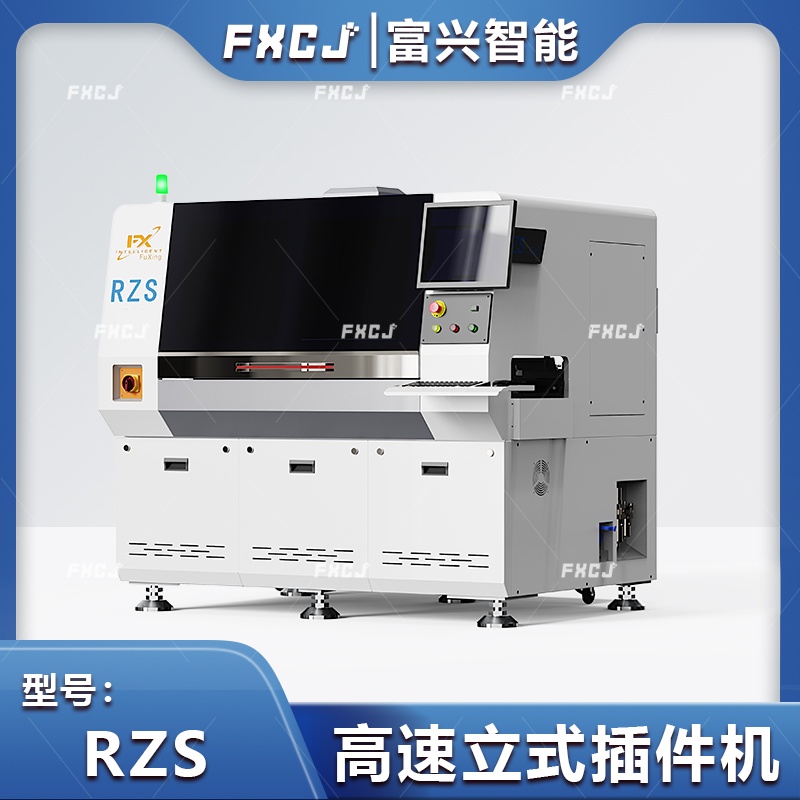

型號 Model No
|
RZS 12 | RZS 15 | RZS 20 | ||
|
插裝精度 Insertion Accuracy
|
0.01mm | ||||
|
理論速度 Theoretical Speed
|
插件0.16秒/點，過板3秒/件，Insert 0.16 sec/pcs , transfer 3 sec/pcs | ||||
|
供料器數量 Feeder Number
|
標配12支立式飛達 Std. radial feeder 12 sets |
標配15支立式飛達 Std. radial feeder 15 sets |
標配20支立式飛達 Std. radial feeder 20 sets |
||
|
插入方向&跨距 Insertion Angle & Lead Pitch
|
標配：-90°~+90°，選配：360°，增量為1°；2.5/3.5/5.0/7.5/10.0mm可按跨距選配組合定制 Std.: -90° ~ +90°,Opt.: 360°, 1° increment; 2.5/3.5/5.0/7.5/10.0 mm, configurable by span. |
||||
|
元件種類&規格 Component Type & Size
|
適用于立式編帶封裝料，編帶孔距12.7/15mm；元件最大高度23mm，最大直徑13mm，可定制 Applicable to radial tape packaging Component, paper hole distance 12.7/15 mm. Max. height 23 mm. Max. diameter 13mm customizable |
||||
|
元件引線剪腳長度 Component Lead Trimming Length
|
1.2～2.2mm | ||||
|
元件引線彎腳角度 Component Lead Bending Angle
|
5~45° | ||||
|
PCB上下元件可通過高度 Passable Height of PCB Sides
|
上23mm/下8mm Upper 23mm/lower 8mm |
||||
|
PCB尺寸 PCB Size
|
過板尺寸最大L500*W290mm，插件范圍最大L415*W275mm，左→右 Max. PCB passing size L500*W290mm,Max. insertion range L415*W275mm,above L→R |
||||
|
PCB尺寸-Plus PCB Size-Plus
|
過板尺寸最大L630*W510mm，插件范圍最大L610*W490mm，左→右 Max. PCB passing size L630*W510mm,Max. insertion range L610*W490mm,above L→R |
||||
|
PCB厚度&傳送高度 PCB Thickness & Conveying Height
|
厚度0.79～2.36mm ，標準：1.6mm，高度900±20mm Thickness 0.79～2.36mm,std. 1.6mm,height 900±20mm |
||||
|
使用電源&功率 Power Source
|
220V，AC，50/60Hz ，Apprx. 約0.6kW | ||||
|
使用氣源&用氣量 Air Source
|
0.6~0.8MPa,20m3/h | ||||
|
使用環境溫度 Use Temp.
|
10~26℃ | ||||
|
設備噪音 Mch. Noise
|
Apprx.約 65dB | ||||
|
設備重量 Mch. Weight
|
Apprx.約1300kg ，12站 12 stations/約1450kg，15站 15 stations/約1600kg，20站 20 stations | ||||
|
設備尺寸含供料器 Machine Dimension
|
L1.76*W1.56*H1.6m ，12站 12 stations | ||||
|
|
L2.0*W1.56*H1.6m ，15站 15 stations | ||||
|
|
L2.5*W1.58*H1.6m ，20站 20 stations | ||||
|
控制系統 Control Sys.
|
Windows操作系統中英文界面、視窗平臺、液晶顯示 Windows OS with Chinese/English Interface, Windows Platform,LCD Display |
||||
|
驅動系統 Drive Sys.
|
AC伺服，AC馬達 AC servo,AC motor | ||||
|
底座驅動方式 Base Drive Mode
|
凸輪機構 + 伺服電機 Cam mechanism + servo motor | ||||
|
CTA送料方式 CTA Feeding mode
|
凸輪機構 + 伺服電機 Cam mechanism + servo motor | ||||
|
PCB輸送方式 PCB Conveying Mode
|
標配：左→右，全自動，選配：右→左，全自動 Std.: L → R, Fully Automatic,Opt.: R→ L, Fully Automatic | ||||
|
數據輸入方式 Data Input Mode
|
USB接口輸入，EXCEL文檔格式 USB input,Excel format | ||||
|
AI智能圖像掃描系統 AI Vision Sys.
|
高精度視覺自動取像，人機對話，操作可視。 High-precision automated imaging for intuitive, visual operation. |
||||
|
AI智能識別編程系統 AI Programming Sys.
|
AI輔助快速編程，2分鐘完成加工程序制作。 Generates insertion programs in as fast as 2 minutes. |
||||
|
AI智能Mark識別補償系統 AI Mark Compensation Sys.
|
自動識別Mark點，AI算法補償定位偏差。 Auto-locates fiducial marks and compensates for positioning deviation. |
||||
|
AI智能防呆系統 AI Error-Proofing Sys.(Poka-Yoke)
|
誤操作坐標超范圍自動識別，系統鎖定停機并提示。 Automatically detects out-of-specification coordinates, system lockout with alerts. |
||||
|
AI智能Badmark識別系統 AI Badmark Recognition Sys.
|
1秒識別壞板并跳過，節省時間與物料。 Identifies and skips defective panels in 1 second, saving time and material. |
||||
|
AI智能防錯料系統 AI Component Verify Sys.
|
選配：料站二維碼與物料條碼識別比對，OK開機，NG報警。 Opt.:Cross-checks reel & component codes; runs on match, alarms on mismatch. |
||||
|
AI智能識別補件系統 AI Auto-Repair Sys.
|
自動識別插入不良，自動執行精準補插。 Detects missing/faulty insertions and performs precision re-insertion. |
||||
|
AI實時數據跟蹤系統 AI Real-Time Monitoring Sys.
|
實時追蹤生產數據，全程可視。 Tracks and visualizes production data across the entire process. |
||||
|
MES管理系統 MES Integration Sys.
|
選配：實時上傳生產數據，平臺聯動，輔助管理。 Opt.:Real-time data upload for platform synergy and management support. |
||||
|
遠程技術支持 Remote Support Sys.
|
工程師在線遠程指導，快速排查與解決問題。 Online engineer guidance for rapid troubleshooting and resolution. |
||||
